Zeintzuk dira kontrol-balbulen sailkapenak?

Errefluxu ertaina saihesteko funtsezko ekipamendu gisa,kontrol-balbulakkanalizazio sistemetan oso erabiliak dira. Egitura eta funtzionamendu printzipio ezberdinen arabera, kontrol-balbulak kategoria hauetan banatzen dira nagusiki:

1. Swing kontrol-balbula

Balbula birakaria ireki eta ixten da balbula-diskoa ardatz finko baten inguruan biratuz. Erdibidea aurrera doanean, balbula-diskoa irekitzen da; Alderantzizkoan, balbula-diskoa bere pisuaren eta medioaren erreakzio-indarraren azpian ixten da. Bere abantailak fluxuarekiko erresistentzia baxua, irekiera eta ixte azkarra dira, diametro handiko eta emari baxuko agertokietarako egokiak, hala nola ponpen irteerak edo hodi horizontalak. Hala ere, kolpe-efektua abiadura handiko fluxuan gerta daiteke, eta buffer gailu bat behar da.

2. Altxatu kontrol-balbula

Igogailuaren balbula diskoakontrol-balbulabalbula gorputzaren ardatz bertikalean zehar mugitzen da. Aurrera doanean, presio ertainak balbula diskoa gora bultzatzen du; Alderantzizkoan, balbula-diskoa grabitatearen edo malguki-indarraren eraginpean erortzen da, medioa moztuz. Itzulpen-balbula mota honek zigilatzeko errendimendu ona du, baina fluxuarekiko erresistentzia handia du, eta gehienbat kalibre txikiko, presio handiko edo bertikalean instalatutako aplikazioetan erabiltzen da, hala nola lurrun-sistemetan.

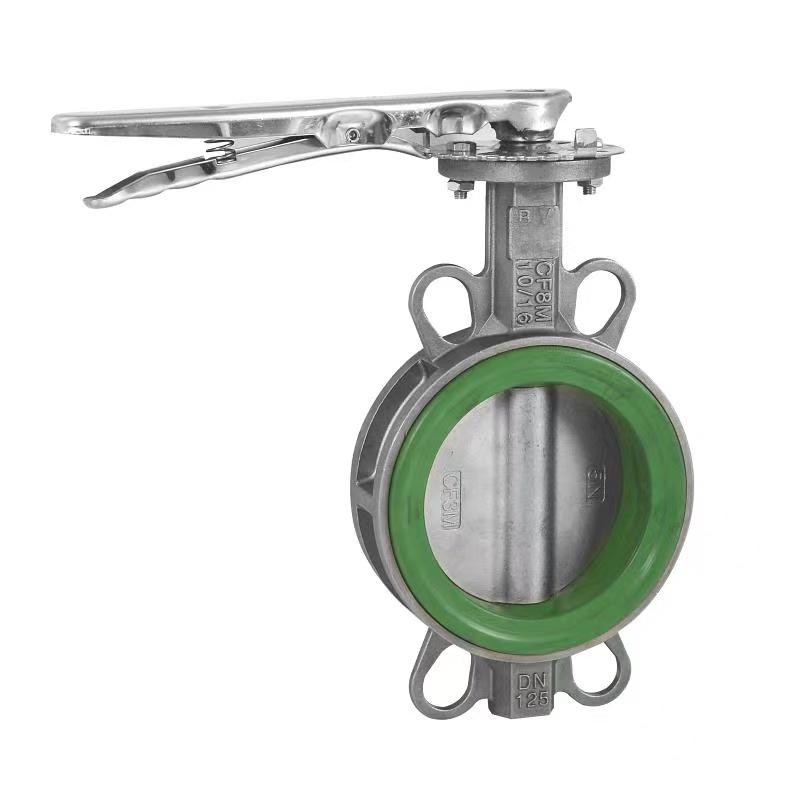

3. Tximeleta kontrol-balbula

Tximeleta-balbulak birakarien eta tximeleta-balbulen ezaugarriak konbinatzen ditu, erdiko ardatzaren inguruan biratzen den disko zirkular batekin. Egitura trinkoa eta pisu arina du, diametro handiko eta presio baxuko hodietarako egokia, eta ur horniduran eta drainatze ingeniaritzan erabili ohi da. Baina zigilatzea nahiko ahula da eta ohiko mantentze-lanak behar ditu.

4. Diafragmaren kontrol-balbula

Diafragmaren kontrol-balbulek gomazko diafragmen deformazio elastikoa erabiltzen dute irekiera eta ixtea kontrolatzeko. Erdibidea aurrera doanean, diafragma zabalik luzatzen da; Atzera egitean, diafragmak errebote egiten du kanala zigilatzeko. Errete-balbula mota honek ez du marruskadura mekanikorik eta bizitza luzea du, baina tenperatura eta presioarekiko erresistentzia mugatua da, eta gehienbat euskarri edo presio baxuko sistemak garbitzeko erabiltzen da.

5. Pistoi kontrol-balbula

Pistoiaren kontrol-balbula irekitzen eta ixten da pistoiaren eta malgukiaren lankidetzaren bidez. Presio ertainak malgukiaren indarra gainditzen du pistoia mugitzera bultzatzeko, eta malgukia itzultzen eta ixten da alderantzizkoa denean. Zigilatzeko errendimendu bikaina du eta tenperatura altuko eta presio handiko inguruneetarako egokia da, hala nola industria petrokimikoan, baina bere egitura konplexua da eta kostua handia da.

Hainbat motatako eszenatoki aplikagarriakkontrol-balbulaksistemaren funtzionamendu seguru eta eraginkorra bermatzeko ertainaren, presioaren, emariaren eta instalazio-baldintzen ezaugarrien arabera hautatu behar dira.
